Improtech PhotoRobot - Kesiapan Industri 4.0
PhotoRobot Controls App (selanjutnya disebut sebagai "CAPP") dirancang untuk mengotomatisasi proses produksi konten (gambar, video, 360-an, dan model 3D). Panduan ini terdiri dari 4 bagian, masing-masing mewakili proses:
Untuk menginstal Aplikasi Kontrol PhotoRobot di komputer Anda, masuk ke akun PhotoRobot Anda dan buka Unduhan:
Penting: Untuk memastikan CAPP berkomunikasi dengan kamera Anda dengan benar, harap tutup semua program lain yang terhubung ke kamera. Pastikan juga untuk menggunakan kamera yang kompatibel dengan PhotoRobot. Ini termasuk model kamera DSLR dan mirrorless Canon terbaru, kamera WiFi yang disarankan PhotoRobot untuk fotografi genggam dan detail, dan kontrol kamera iPhone melalui Aplikasi PhotoRobot Touch . Catatan: Sejak rilis PhotoRobot Controls App 2.5.4, kamera apa pun sekarang dapat didukung melalui integrasi kamera pihak ketiga.
Agar CAPP dapat berkomunikasi dengan pencahayaan, pastikan untuk menggunakan lampu yang kompatibel. Ini termasuk dua jenis lampu: lampu strobo dari FOMEI dan Broncolor, dan semua jenis lampu LED dengan dukungan DMX.
Setelah membuka CAPP, biasanya hal pertama yang dilakukan pengguna adalah membuat ruang kerja. Ruang kerja adalah daftar perangkat keras yang digunakan untuk pemotretan tertentu. Ini dapat mencakup berbagai modul PhotoRobot, kamera, lampu, dan aksesori lainnya.
Untuk tujuan demo, pengguna dapat bekerja dengan Sample Workspace yang telah ditentukan sebelumnya, yang dikonfigurasi untuk menggunakan perangkat keras virtual. Dengan cara ini, pengguna masih dapat bereksperimen dengan berbagai fitur CAPP dengan memilih robot dan kamera virtual.
Untuk mulai menggunakan perangkat keras aktual (bukan virtual), pertama-tama pastikan perangkat keras terhubung ke jaringan komputer yang sama (atau sub-jaringan) dengan komputer yang Anda gunakan untuk mengontrol PhotoRobot Anda. Catatan: Pada PhotoRobot Controls versi 2.5.4, kamera apa pun sekarang dapat didukung melalui integrasi kamera pihak ketiga. Sementara itu, PhotoRobot juga memberikan dukungan penuh untuk model kamera DSLR dan mirrorless Canon terbaru, kamera Canon berkemampuan WiFi yang kami rekomendasikan, dan kamera iPhone jika menggunakan Aplikasi PhotoRobot Touch.
Untuk menghubungkan kamera, kamera harus terhubung ke jaringan komputer lokal yang sama dengan robot dengan salah satu dari tiga cara:
Setelah menghubungkan perangkat keras (atau kamera) ke ruang kerja, Anda kemudian dapat memeriksa apakah itu online (dikenali oleh CAPP). Untuk melakukan ini, periksa titik di sebelah kiri nama peralatan yang diberikan. Jika perangkat dikenali, titik akan berwarna hijau:
Warna abu-abu menandakan bahwa perangkat keras tidak dikenali atau tidak dihidupkan. Untuk kemungkinan penyebabnya, silakan merujuk ke Manual PhotoRobot Pemecahan Masalah.
Jika menggunakan Lengan Robot di ruang kerja, perhatikan bahwa kemungkinan akan ada pengaturan tambahan yang diperlukan. Hal ini dikarenakan lengan robot adalah mesin yang independen, dan salah satu fungsi mengendalikannya melalui CAPP adalah gerakan elevasi menyelaraskan sumbu rotasi ke titik tengah ketinggian objek yang difoto.
Ketinggian sumbu rotasi lengan robot ditentukan oleh jenis mesin workstation, dan pada saat yang sama oleh penyesuaian kaki leveling, yang mengimbangi ketidakrataan lantai. Jika semuanya diatur dengan benar, mesin rata, dan pusat rotasi berada pada ketinggian tertentu di atas lantai. Namun, tinggi total juga akan tergantung pada ketinggian permukaan meja putar, yang bervariasi di antara robot yang berbeda. Ini berarti bahwa mungkin ada perbedaan dalam referensi ketinggian, karena ada adaptor ketinggian di bawah kolom lengan robot sehingga kira-kira sejajar.
Untuk memastikan keselarasan yang sempurna, maka perlu memasukkan perbedaan ketinggian antara lengan dan meja putar ke dalam CAPP. Perbedaan ketinggian mengukur jarak yang tepat antara sumbu rotasi lengan robot dan ketinggian di mana permukaan meja putar diposisikan (termasuk papan tambahan yang ditempatkan di atasnya). Ini memberikan dimensi yang tepat dari mana sistem menghitung setengah dari ketinggian objek, dan posisi di mana lengan harus bergerak. Ini juga memastikan sistem diatur untuk beroperasi secara otomatis dan benar.
Perhatikan juga: Sistem diatur untuk menolak nilai yang berada di luar rentang valid untuk pengaturan tertentu.
Untuk mengatur Lengan Robot ke tingkat nol, pertama-tama buka CAPP versi lokal, dan akses pengaturan Ruang Kerja dengan salah satu dari dua cara:
1. Buka CAPP versi lokal, klik Pengaturan di bagian atas antarmuka, dan pilih Ruang Kerja dari opsi menu sebelah kiri. Di menu ini, temukan ruang kerja yang sedang beroperasi, dan klik ikon edit di sebelah judul ruang kerja untuk membuka pengaturan Edit ruang kerja:
2. Atau, dimungkinkan untuk mengakses menu Edit ruang kerja dengan membuka Item dalam mode Tangkap di versi lokal CAPP, lalu mengklik ikon edit di sebelah judul Ruang Kerja di sisi kanan antarmuka:
Kedua metode akan membuka pengaturan Edit ruang kerja. Kemudian, untuk mengonfigurasi Lengan Robot, temukan perangkat di bawah menu Robot , dan klik 3 titik vertikal di sebelah nama Lengan Robot.
Selanjutnya, pilih opsi menu Atur koreksi untuk membuka fungsi Atur koreksi lift :
Di menu Atur koreksi elevator, sesuaikan angka di bidang atas Deviasi elevator (mm) untuk mengatur elevasi kamera ke tingkat nol yang sesuai. Misalnya, jika kamera berada di luar pusat 10 mm di atas meja, atur Elevator deviation ke -10 mm untuk memusatkan kamera.
Jika kamera berada di luar pusat 10 mm di bawah meja, atur Elevator deviation ke +10 mm. Ini akan menyelaraskan elevasi kamera yang dipasang pada Lengan Robot dengan benar ke tingkat nol yang sesuai dalam perangkat lunak.
Nota: Lift bisa mencapai maksimal 330 mm. Jadi, jika menyesuaikan level nol sebesar +30 mm, daya angkat maksimum hanya bisa mencapai 300 mm. Ini berarti sistem hanya akan dapat menangkap produk yang lebih kecil dengan margin ini, 30 mm atau kurang.

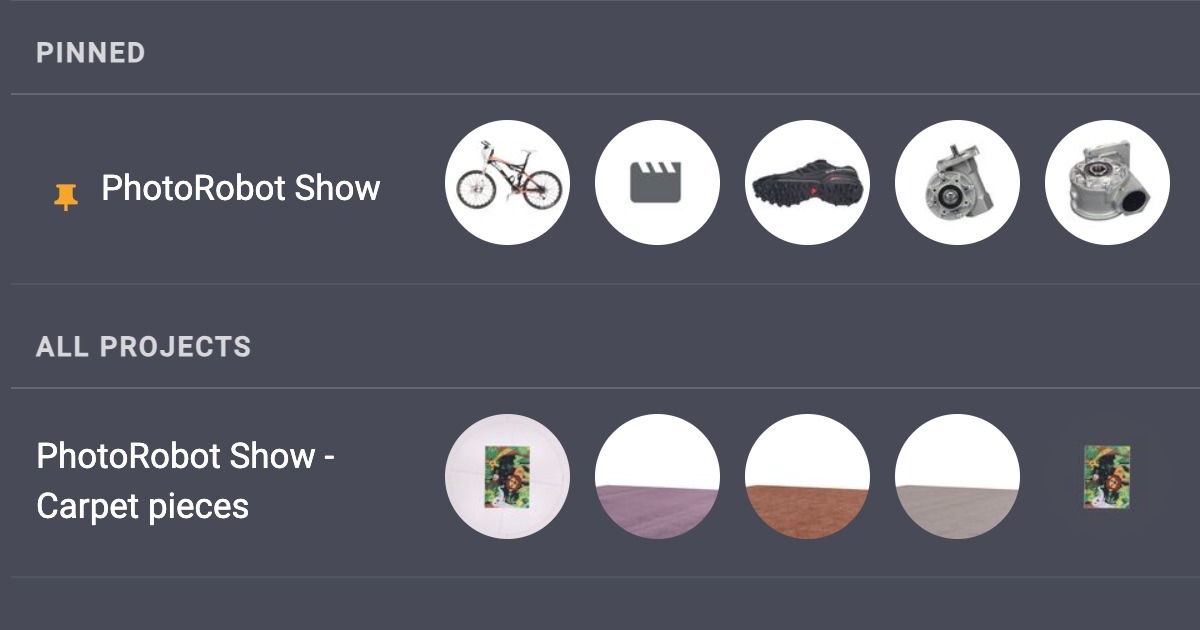

Di CAPP, gambar diatur ke dalam proyek, item, dan folder.

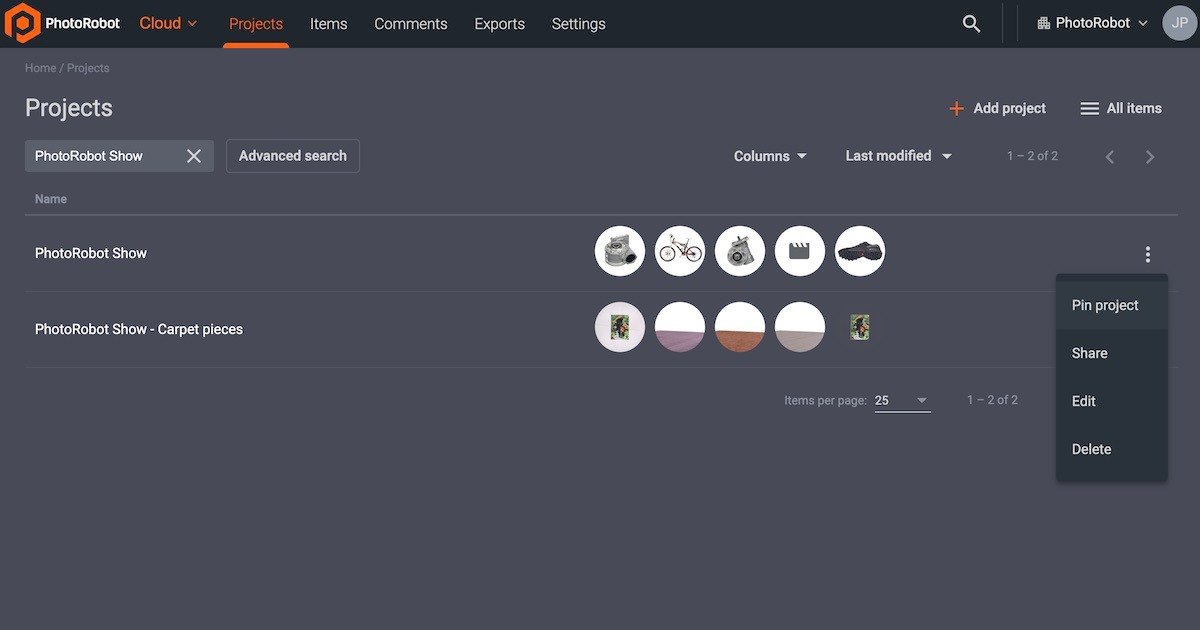

Untuk mulai memotret, Anda harus terlebih dahulu menambahkan proyek baru (kecuali Anda sudah memiliki proyek yang ingin Anda gunakan), serta setidaknya satu item.
( ! ) - Jika mengalami masalah, temukan dukungan tambahan untuk menghubungkan kamera, robot, lampu, dan pengeditan di PhotoRobot Troubleshooting Manual.
Dalam versi desktop lokal CAPP, ada 3 pengaturan umum untuk mengaktifkan atau menonaktifkan:
Secara default, aplikasi lokal akan diatur ke Unggah gambar secara otomatis ke PhotoRobot Cloud. Fitur ini secara otomatis menyimpan cadangan gambar yang diambil ke server cloud Anda untuk diekspor nanti.
Untuk menonaktifkan Unggah gambar secara otomatis ke PhotoRobot Cloud, matikan opsi di versi lokal Pengaturan Umum CAPP. Ini malah akan menyimpan item yang diambil ke aplikasi lokal Anda atau ke akun cloud Anda sendiri.
Gunakan sakelar juga untuk mengaktifkan atau menonaktifkan fitur Proses gambar di PhotoRobot Cloud. Saat aktif, fitur ini secara otomatis memproses gambar sesuai dengan preset di PhotoRobot Cloud setelah pengambilan.
Jika menggunakan Aplikasi Seluler PhotoRobot Touch untuk iPhone, aktifkan Aktifkan Kontrol Sentuh Ekstensi Aplikasi Seluler.
Nota: Untuk petunjuk teknis tentang pemasangan dan pengoperasian PhotoRobot Touch, lihat Panduan Pengguna Aplikasi PhotoRobot iPhone Touch.

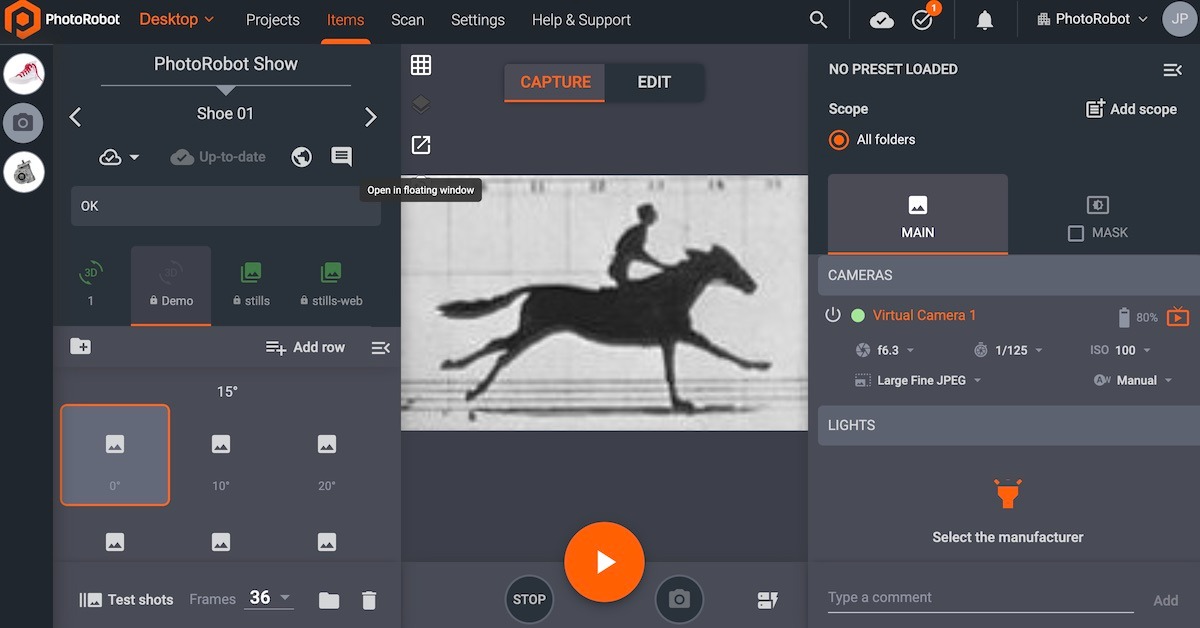

Setelah mengklik item, Anda akan dibawa ke antarmuka capture / edit. Kontrol yang tersedia untuk Anda ubah berdasarkan apakah mode pengambilan aktif, atau mode edit . Mode pengambilan digunakan untuk mengontrol urutan fotografi, sedangkan mode edit mengontrol semua pasca-pemrosesan yang dilakukan dalam CAPP. Mode aktif akan disorot di bagian atas layar:
Sebelum pemotretan apa pun, Anda harus membuat setidaknya satu folder. Jenis utama folder adalah spin (digunakan untuk presentasi 360 °), stills (untuk gambar diam), dan video (untuk video).
Saat menambahkan folder spin, CAPP akan secara otomatis menambahkan stop (juga disebut "frames") berdasarkan berapa banyak gambar per spin yang Anda pilih. Nomor default adalah 36, dan ini dapat diubah di sudut kiri bawah. Dengan jumlah pemberhentian yang lebih tinggi, rotasi akan lebih lancar, tetapi juga akan memakan lebih banyak ruang penyimpanan.
Jika Anda memilih folder diam, Anda harus menambahkan pemberhentian secara manual. Ini akan mencakup sudut belok (sudut rotasi) dan sudut ayun (posisi vertikal kamera di sepanjang lintasan melingkar). Sudut ayun penting jika Anda menggunakan Lengan Robot kami atau modul lain yang dapat mengubah posisi horizontal kamera.
Saat menggunakan lampu yang kompatibel dengan CAPP, Anda dapat memilih lampu di sudut kanan bawah jendela mode edit.

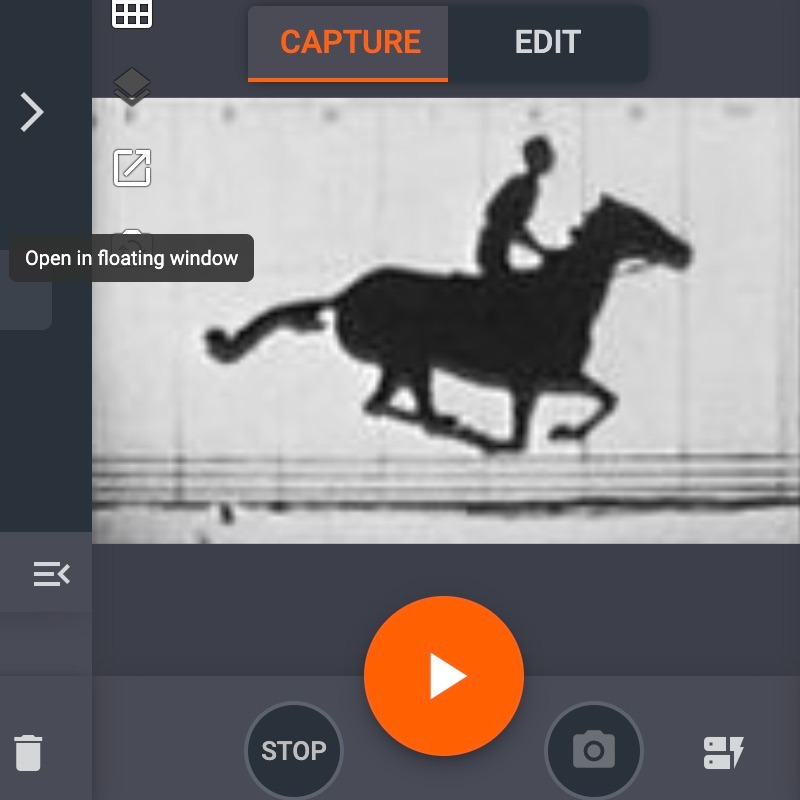

Bagian tengah antarmuka mode pengambilan mencakup jendela pratinjau, yang menampilkan gambar yang saat ini dipilih (jika Anda telah mengambil beberapa) atau tampilan langsung yang dialirkan dari kamera.

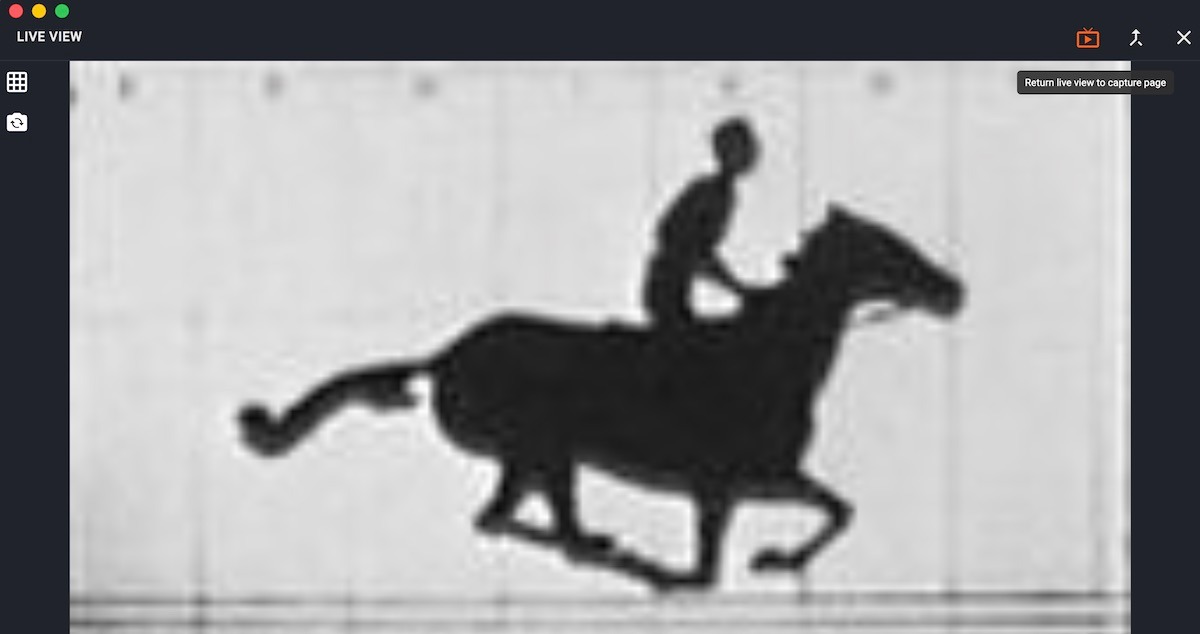

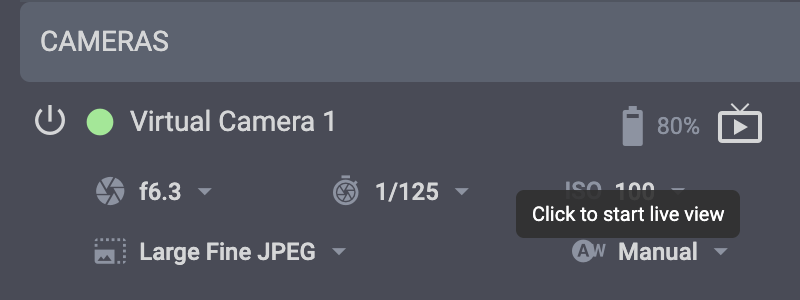

Live View, yang berguna jika Anda ingin memeriksa ketenangan dan fokus, dapat diaktifkan di area kontrol kamera di bagian tengah bilah kontrol di sisi kanan layar.
Sebelum mengambil gambar akhir, itu adalah ide yang baik untuk mengambil satu atau lebih tembakan tes. Cara termudah untuk melakukan ini adalah dengan menekan tombol T pada keyboard komputer Anda. Ini akan membantu Anda memeriksa apakah Anda harus mengubah pengaturan lampu, kamera, dll. Gambar uji disimpan di folder "test shot", yang dapat Anda akses di bagian kiri bawah layar.
Ketika puas dengan pengaturan, yang diverifikasi dengan mengambil tembakan uji, sekarang saatnya untuk menjalankan urutan fotografi. Ini dapat dipicu dengan menekan spasi pada keyboard Anda atau dengan mengklik tombol "mulai" yang ditunjukkan pada gambar di bawah ini.
Jika Anda memiliki pemindai kode batang, Anda juga dapat memicu urutannya dengan memindai kode batang "mulai" khusus, yang dapat Anda unduh di sini.
Anda akan tahu bahwa urutannya telah berhasil diselesaikan jika semua thumbnail di sisi kiri telah diisi dengan gambar. Ini adalah praktik yang baik untuk memperhatikan potensi kesalahan penggunaan lampu strobo.
Jika salah satu thumbnail lebih gelap dibandingkan dengan yang lain, turunkan kecepatan rotasi atau, jika perlu, periksa kondisi lampu Anda. Anda kemudian dapat menandai gambar-gambar ini dan merekam ulang tanpa harus menjalankan seluruh urutan lagi.
Setelah urutan pengambilan selesai, Anda dapat beralih ke mode edit, di situlah Anda akan melakukan pasca-pemrosesan.
Mode penyihir di CAPP berfungsi sebagai alternatif untuk perangkat keras manual, kamera, dan konfigurasi urutan. Dalam penggunaannya, mode ini memungkinkan administrator atau fotografer untuk membuat Wizard yang berbeda untuk menyederhanakan mode pengambilan untuk operator lini produksi.
Saat pembuatan, Wizard menyimpan konfigurasi Preset dan Ruang Kerja, serta langkah-langkah yang telah ditentukan sebelumnya yang harus diikuti operator. Operator tidak dapat menyesuaikan pengaturan apa pun, dan mereka harus menyelesaikan instruksi di setiap langkah sebelum mereka dapat melanjutkan ke proses berikutnya.
Nota: Langkah-langkah wizard didefinisikan dalam format bahasa seperti JavaScript, dan ditulis oleh konsultan PhotoRobot untuk fungsionalitas kustom. Pengguna juga dapat membuat skrip fungsi dasar untuk eksperimen awal atau penyiapan sederhana. Untuk dokumentasi teknis tentang mengonfigurasi Langkah-Langkah Wizard, lihat Manual Dukungan Konfigurasi Mode Wizard.
Untuk mengakses mode Wizards, buka menu Pengaturan di aplikasi lokal. Di sini, pengguna dapat memuat Wizard melalui menu sisi kiri, atau membuat wizard baru menggunakan Add Wizard di bagian kanan atas antarmuka:
Opsi untuk membuat, mengedit, atau mengkustomisasi Panduan mencakup nama Panduan, Nama item, Catatan, Preset, Ruang Kerja, dan langkah-langkah Panduan:
Nota: Untuk meluncurkan Wizard, itu harus berisi Preset yang valid, semua konfigurasi Workspace, dan yang paling penting jumlah dan nama folder direktori. Masing-masing kemudian harus cocok dengan langkah-langkah yang ditentukan dalam Wizard untuk operasi yang tepat.
Sebagai referensi, berikut ini adalah skrip umum untuk eksperimen dan penyiapan awal oleh pelanggan. Pelanggan dapat menggunakan kode ini di bagian Langkah-langkah untuk menguji fungsinya dan menjalankan skrip dasar:
[
{
"type": "pilih-item",
"bidang": [
{
"name": "nama"
},
{
"name": "catatan",
"Opsional": true
}
],
"desain": {
"bgImage": "https://hosting. photorobot.com/images/-ML2QkR2lrhwn5SVMaEu/-Nehz_ciyDihw90EgNuy/FINAL/tqZxrqbKZ4exH6y2LFPWUw?w=1200"
}
},
{
"tipe": "LiveView",
"title": "Periksa posisi",
"note": "Periksa apakah orang tersebut sedang melihat.",
"cameraAngle": 15
},
{
"type": "capture-folder",
"title": "Tangkap putaran",
"dirName": "berputar"
},
{
"type": "capture-folder",
"title": "Menangkap gambar diam",
"dirName": "diam"
}
]
Untuk memulai Panduan, pertama-tama tetapkan ke proyek dan klik Simpan:
Setelah menetapkan Wizard ke proyek, dimungkinkan untuk meluncurkan Wizard dengan 2 cara:
Pada peluncuran yang berhasil, layar pertama mode Wizards menampilkan nama Proyek di bagian atas, dan nama Wizard di bawah ini. Klik Buat untuk meluncurkan Wizard:
Setelah layar mulai, Wizard menampilkan tahap pertama dalam langkah-langkah operasi yang telah ditentukan. Mulai saat ini, operator harus menyelesaikan instruksi untuk setiap tahap pengambilan, dan klik Next di bagian bawah antarmuka Wizard untuk melanjutkan ke langkah-langkah berikutnya:
Biasanya, langkah pertama akan menginstruksikan operator untuk mengkonfigurasi kamera (atau kamera) yang akan digunakan. Di sini, operator juga memeriksa bahwa produk diposisikan dengan benar dan terlihat oleh kamera.
Langkah selanjutnya kemudian mengarahkan operator sesuai dengan Preset untuk menangkap sudut yang diberikan ke folder tertentu. Langkah-langkah ini juga dapat mencakup petunjuk untuk memotret konfigurasi produk yang berbeda, seperti mobil dengan pintu terbuka, tertutup, atau diambil dari interior:
Selanjutnya, Wizards dapat menampilkan catatan untuk penjelasan yang lebih jelas tentang masing-masing tahap. Catatan terletak di sisi kiri antarmuka, di bawah judul langkah:
Dalam beberapa kasus, Wizard juga dapat menginstruksikan operator untuk mengambil foto misalnya dengan kamera genggam, dan kemudian mengimpor gambar sebelum opsi berikutnya tersedia.
Ketika selesai dengan setiap tahap, Item baru di bagian bawah antarmuka melengkapi Wizard:
Setelah selesai, pengguna dikembalikan ke halaman awal Wizard. Di sini, mereka dapat keluar dari Wizard, atau melanjutkan ke item berikutnya.
Untuk keluar dari Wizard, klik Ikon Akun di bagian kanan atas antarmuka, dan klik Keluar dari wizard:
Jika melanjutkan ke item lain yang ada di sistem, dimungkinkan juga untuk memuat item untuk ditangkap melalui pengaturan Wizard dengan mengubah langkah pertama menjadi "type": "select-item":
Setelah konfigurasi "type": "select -item", pengguna kemudian dapat memilih item dengan memasukkan nama item di layar startup Wizard:
Akhirnya, juga dimungkinkan untuk mengaktifkan perlindungan kata sandi untuk mode Wizards, atau untuk menunjuk Proyek yang akan dimulai secara default di Wizard. Temukan opsi ini saat memulai CAPP dengan menavigasi ke Pengaturan, dan mengklik Wizards.
Bagian atas opsi menu menyediakan sakelar on / off untuk masuk ke mode wizard secara otomatis setelah memulai CAPP. Di bawahnya, pengguna dapat mengklik Setel sandi untuk mengaktifkan proteksi sandi.
Di sisi kanan layar, Anda dapat menambahkan sejumlah operasi pengeditan:
Beberapa operasi pengeditan yang paling umum tercantum di bagian atas: crop, center, dan background.

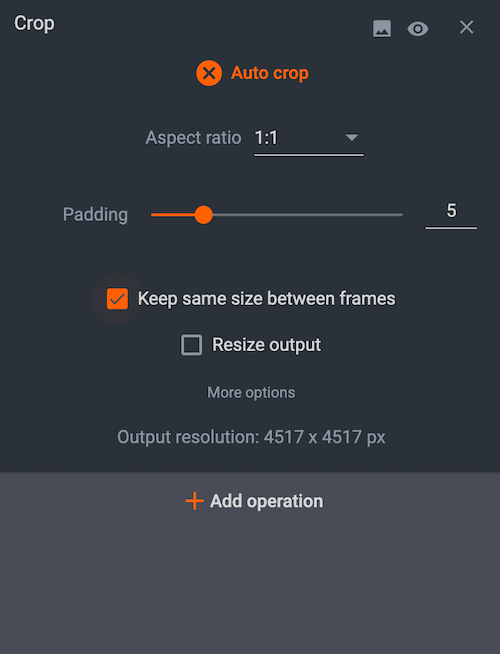

Crop - saat memotong gambar, ada tiga kontrol utama: sakelar untuk pemotongan otomatis, rasio aspek, dan padding (yang mengontrol berapa banyak ruang yang ada di sekitar objek yang difoto).
Pusat - meskipun sebagian besar mesin PhotoRobot dilengkapi dengan laser yang membantu memposisikan objek di permukaan, sebagian besar gambar akan membutuhkan pemusatan perangkat lunak tambahan. Ini sangat penting untuk putaran 360 °. Saat memulai, disarankan untuk tetap mengaktifkan fungsi "pusat otomatis", seperti yang terlihat pada gambar di bawah ini:
Latar Belakang - operasi ini digunakan untuk menyesuaikan latar belakang gambar, menghapusnya sepenuhnya jika diinginkan. Hasil yang berbeda dapat dicapai dengan memilih metode level penghapusan latar belakang, metode banjir , atau freemasking.
Dengan penghapusan latar belakang berdasarkan level, pengguna menggunakan warna RGB (merah, hijau, biru) dari setiap piksel untuk menghapus warna di atas ambang batas tertentu. Ini menguntungkan saat memotret produk dengan latar belakang putih, dan untuk membuat latar belakang off-white menghilang.
Untuk menggunakan metode banjir , Anda harus memilih setidaknya satu titik di luar objek yang difoto. Bereksperimenlah dengan pengaturan sampai Anda puas dengan hasilnya.
Freemasking membutuhkan lebih banyak konfigurasi daripada metode level atau banjir, tetapi dapat menjadi salah satu metode tercepat dan paling tepat. Namun membutuhkan konfigurasi tambahan lampu Anda untuk membuat gambar utama dan topeng untuk penghapusan latar belakang.
Ingatlah bahwa apakah CAPP akan dapat menghapus latar belakang atau tidak tergantung terutama pada bagaimana adegan itu menyala. Jika Anda tidak dapat menemukan pengaturan yang sesuai dengan kepuasan, reshoot gambar dengan pengaturan cahaya yang berbeda.
Ketika Anda puas dengan pengaturan edit Anda, terapkan parameter dengan mengklik tombol "terapkan", yang terletak di mana sebelumnya tombol "mulai" muncul.
Setelah bilah kemajuan mencapai akhir, pengeditan Anda telah berhasil diterapkan ke gambar Anda. Jika Anda menggunakan CAPP tanpa PhotoRobot layanan Cloud, gambar yang dihasilkan disimpan dalam struktur folder di drive lokal Anda.
Jika menggunakan PhotoRobot Cloud hosting, file juga dapat ditemukan di PhotoRobot penyimpanan cloud. Untuk mengakses ini, klik Buka di cloud di bagian Foto di bagian kiri atas layar.
Untuk mengekspor item dari CAPP, pengguna dapat mengekspor ke disk lokal, atau mengekspor ke PhotoRobot Cloud. Ekspor item memungkinkan untuk menentukan item dengan konvensi penamaan kustom, menentukan format gambar, resolusi, dan berbagai variabel templat nama file.

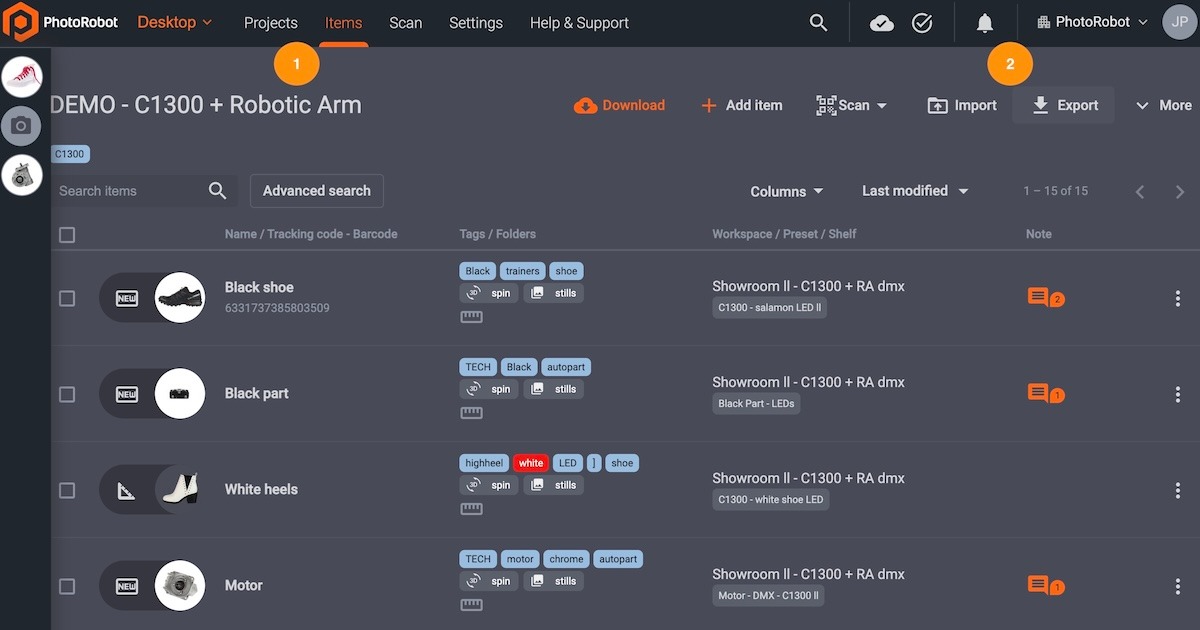

Untuk mengakses pengaturan ekspor item, buka bagian Item , dan klik Ekspor di menu di atas daftar item:

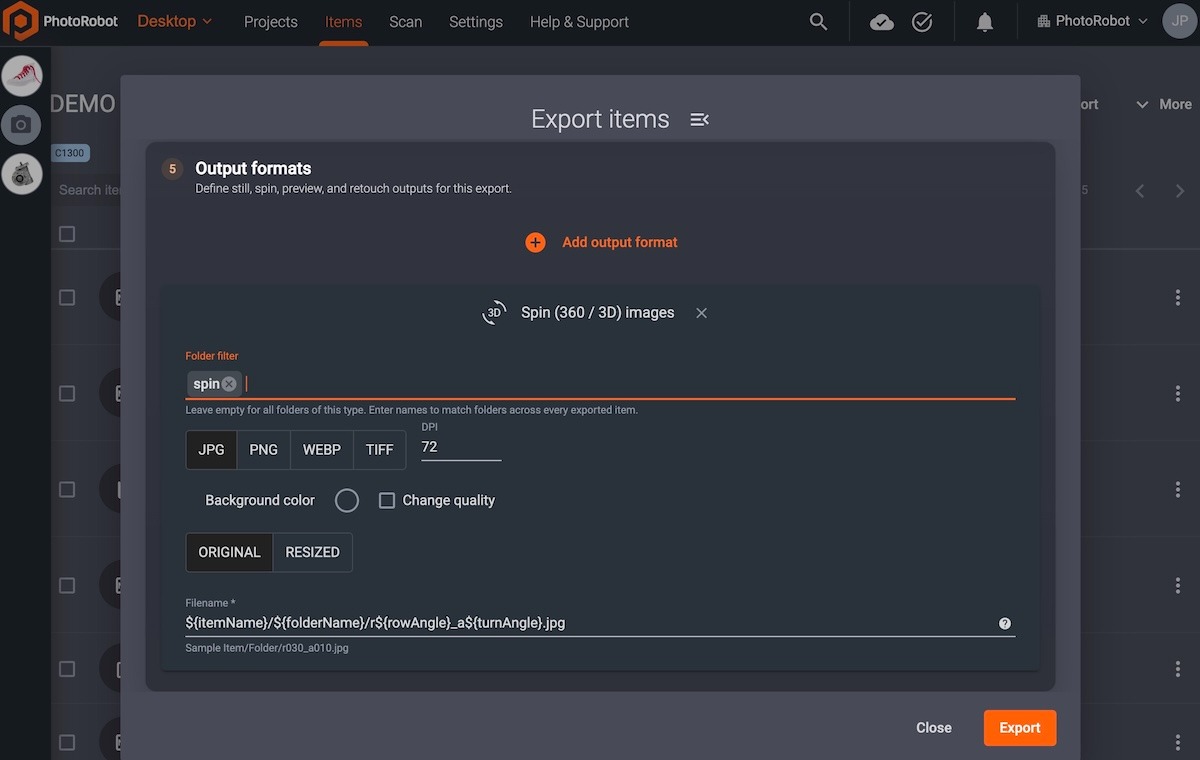

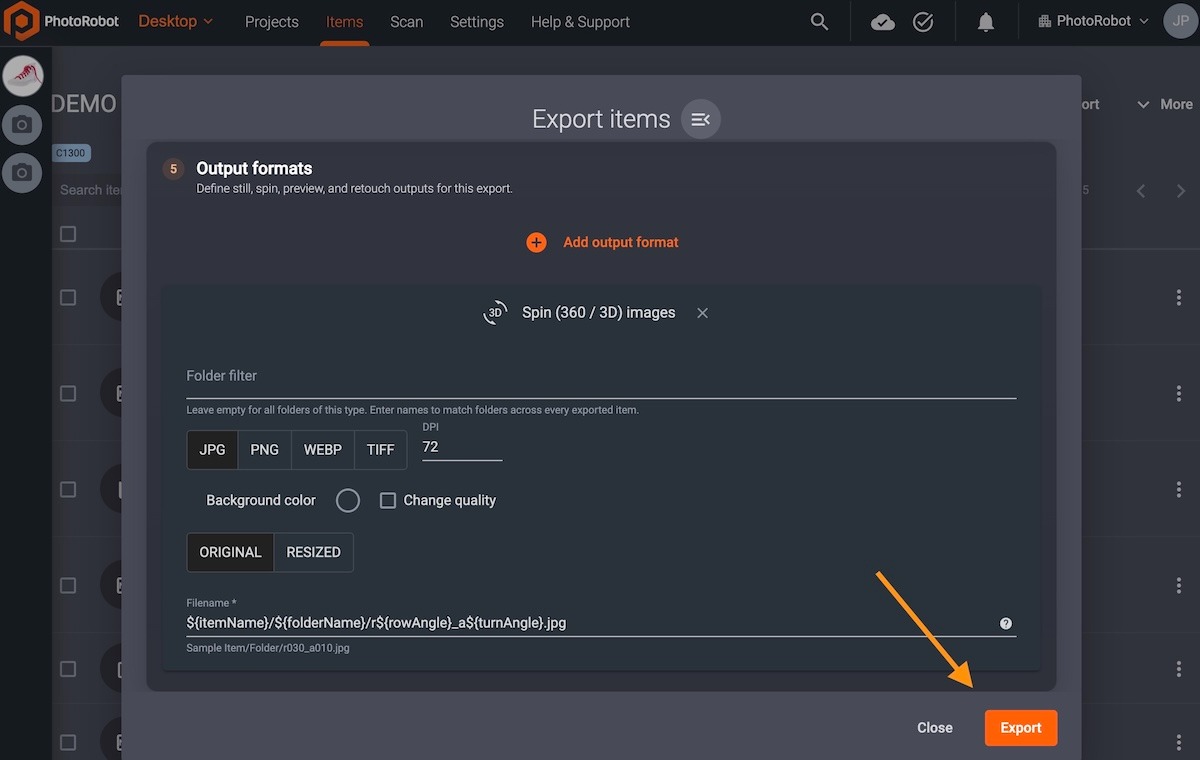

Jendela berikut akan terbuka, memungkinkan Anda untuk mengubah pengaturan ekspor:
Jalankan proses ekspor dengan mengklik tombol Ekspor di sudut kanan bawah jendela ini.
Ketika bilah kemajuan ekspor telah mencapai akhir, Anda dapat mengklik Buka folder untuk mengakses gambar yang diekspor.
Jika menerbitkan melalui layanan Cloud PhotoRobot, pertama-tama buka item di cloud. Antarmuka menampilkan gambar yang diambil. Klik tombol Kode &Tautan:
Salin tautan Langsung dan tempelkan ke browser Anda untuk melihat gambar atau putaran. Jika puas, salin kode HTML putar tertanam . Tempelkan kode ini ke halaman Anda untuk menyematkan spin untuk ditampilkan.
